具備芯片機功能、泛用機功能、整線平衡機功能.
可智能對應各種生產產品,到目前為止貼裝領域革新性的改變,新型貼片機誕生 |
|
 |
 |
| ? |
|
|
|
|
|
| ■ |
最佳搭載速度42,000CPH*實現高速搭載 |
| |
| ■ |
廣范圍元件的對應力： |
| |
元件尺寸0201*～□74㎜、也可對應50×150㎜.元件最大高度可對應25㎜ |
| |
| ■ |
最佳的線體平衡實現最高的生產量 |
| |
| ■ |
依據對應元件,識別位置可變化的新搭載貼片頭部單元 |
|
| ■ |
JUKI獨特的激光、視覺識別技術可實現高速、高精度部品的識別 |
|
|
|
|
|
 |
| |
| |
|

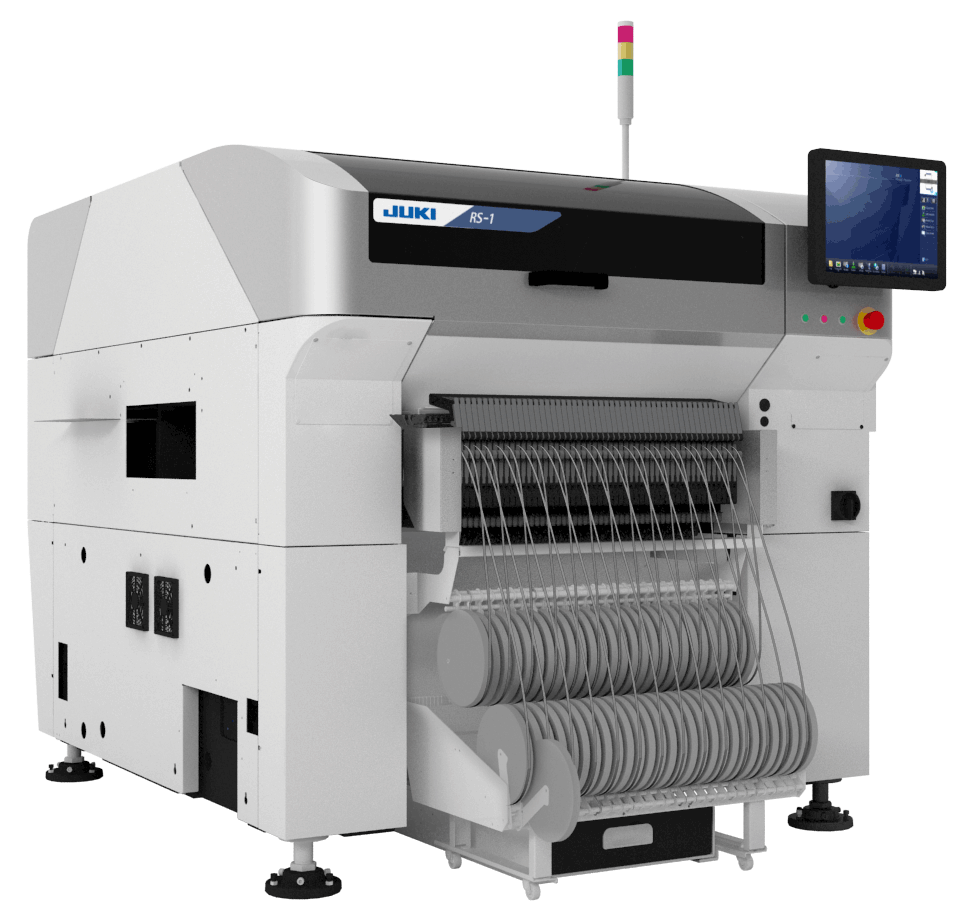

高速模塊貼片機 RS-1 |
| 傳送仕樣 |
標準 |
進出口150㎜延長 |
進出口250㎜延長 |
| 基板尺寸 |
最小 |
50×50㎜ |
| 最大 |
1緩沖時 |
650×370㎜（一次夾板） |
| 950×370㎜（兩次夾板） |
1,100×370㎜（兩次夾板） |
1,200×370㎜（兩次夾板） |
| 3緩沖時 |
360×370㎜ |
500×370㎜ |
600×370㎜ |
| 元件高度 |
25㎜ |
| 元件尺寸 |
激光識別 |
0201*1～□74㎜/50×150mm |
|
元件貼裝速度 |
最佳條件 |
42,000CPH |
|
元件貼裝精度 |
±0.035mm（Cpk≧1） |
| 元件貼裝種類 |
最多112種(RF 供料器使用時) |
|
| |
