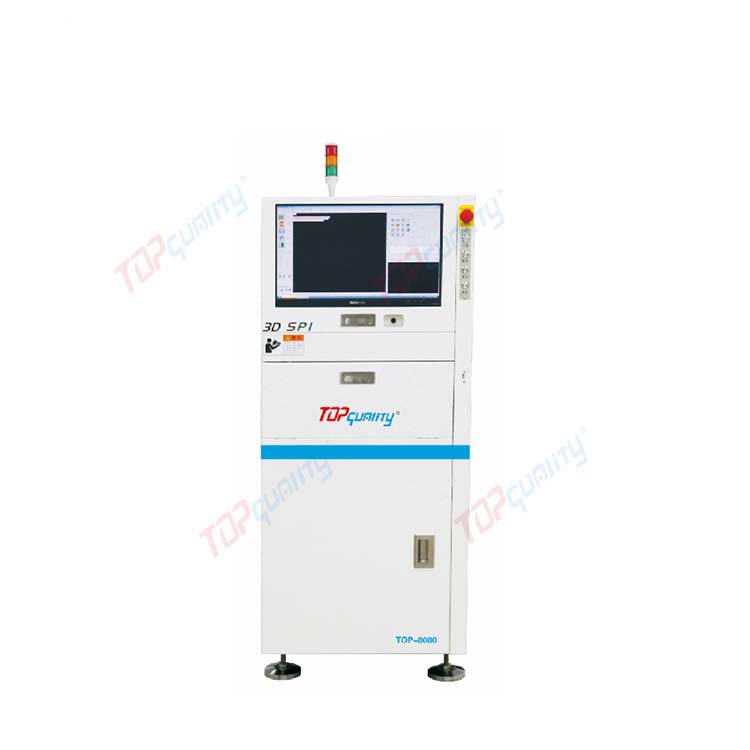

Top Quality 8080II 在線式 3D SPI 自動錫膏檢測儀設備參數：設備型號：8080II
PCB厚度范圍：0.6~5.0mm
PCB板重：5.0 Kg
PCB允許元件高度：上：10mm，下：25mm
PCB工藝邊寬：3mm
最高錫膏高度：300um
最小測量大小：80*80um
最小PCB尺寸：50mm*50mm
最大PCB尺寸：M:410*350mm
適應最小元器件：01005
檢測不良類型：少錫、拉尖、短路、偏移、坍塌
標準檢查項目：面積、位置、高度、體積、短路
支持的錫膏類型：無要求
錫膏高度：0～300um
板彎補償：3mm
Bad Mark功能：標配
光學系統檢測原理：彩色矢量邊界測量方法
相機品牌：德國 IDS
相機像素：5M Pixel
投影頭數量：?jiǎn)瓮队?br />黑白圖像：有
彩色圖像：有
Z軸可否升降：否
FOV尺寸：28mm
光學分辨率：11.8um
光源數量：3光源
高度檢測范圍：0-300um
檢測速度：0.28s/FOV（11.8um）
軟件部分軟件語言：中文
編程軟件：離、在線編程
編程時間：5～20分鐘
程序細調時間：1~10分鐘
換線時間：1～10分鐘
編程模式、數據輸入類型：GerberData 274D/274X、設備掃描圖片編程
離線編程軟件：標配
操作簡便性：簡便
SPC數據采集分析&制程監控軟件：標配標準版SPC
網絡技術要求：普通要求
硬件部分機架結構：整體鑄造
軌道模式：?jiǎn)诬?雙軌
X-Y 機構：整體鑄造、絲桿、導軌
導軌寬度調整方式：手動/自動調寬
PCB定位及夾緊方式：上定位，氣缸夾緊
導軌高度：880-920mm
PCB傳輸方向：左向右
電腦部分電腦主機：聯想專業主機 i7 CPU
內存容量：8G
硬盤容量：1TB
操作系統：Windows 7 64位
顯示器：22' LCD (1920X1080)
條碼掃描功能：選配外置條碼槍
條件設備尺寸（W*D*H）：M:630*1620*1460
電源功率：1000VA
工作氣壓：0.5mpa
PCB定位：氣缸上定位
設備重量（Kg）：1000kg
設備服務軟件升級服務：終身免費升級
保修期限：整機一年保修
光學系統保固年限：光學系統保用10年
培訓服務：保修期內免費培訓，保修期外到原廠培訓免費
服務支持：7x24,1小時內響應
保修期內：配件、服務免費
保修期外：配件按采購價格收費，服務工程差旅費另計
備品倉庫：深圳備品倉庫
