SMT工藝文件之AOI篇
發布時間2022-04-27 11:24:42
這次繼續分享介紹回流焊后的工序——AOI自動光學檢測，其工作原理是：利用光學原理將設備上的攝像頭掃描PCB，采集圖像，并將采集到的焊點數據與機器數據庫的合格數據進行比對，經過圖像處理，標記出PCB焊接狀況。下面介紹AOI工序的要求及流程：
1 、AOI工序生產要求
1)在拿取或接觸PCB板時必須佩戴防靜電手環。2）確認進板方向要與機臺圖示一致。
3）擺放PCB時注意不要疊放PCB以免造成PCB上元器件脫落現象。
4）檢驗不良品標注不良標簽在PCBA的對應位置并與電腦上模板圖核對。
2、 AOI工序流程
1）將POWER按鈕打開到ON并開啟顯示屏。2）進入程序在對話框里輸入用戶名和密碼。
3）按設備上的ORIGIN (原點)進行設備歸原點。
4）在AOI檢查機里調出需要檢查的PCB程序名稱。
5）正確放入PCB按START鈕開始檢測。
6）對檢測后的圖片進行確認，將AOI檢查后的良品PCB放入托盤，如誤判很多的情況下通報工程技術人員進行確認后調試機臺。
7）關機時先把軟件程序關閉后再關機，避免下次程序的丟失。

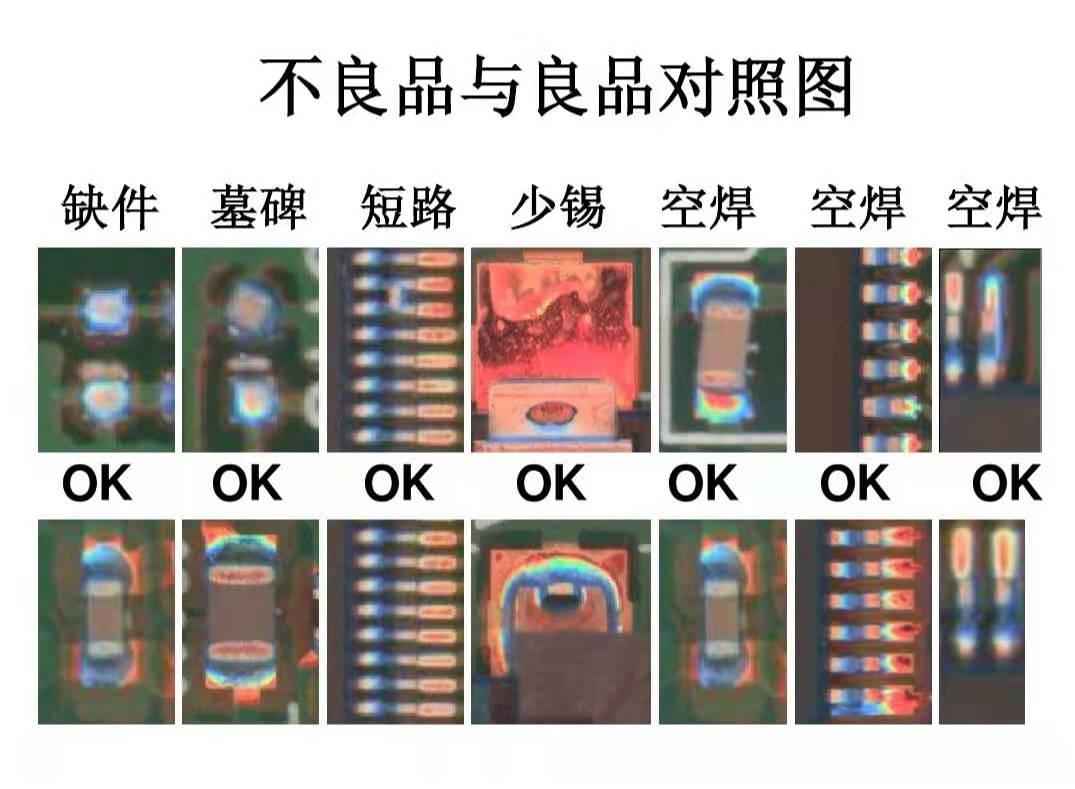

3 、AOI工序不良判別參考圖如下：
